Автор инструкции: Юлия (Морра)
Исходные материалы:
- пластиковая миска подходящего диаметра с вертикальными бортами
- отработанный винчестер
Инструменты:
- отвертки («крестовая», «плоская», TORX №6, 7, 8)
- дрель, сверло 3 мм
- лобзик (или ножовка) по металлу
- штангенциркуль (или линейка + что-то для резки пластика)
- метчик 4 мм, вороток
- напильник или наждачка
- винты 4 мм
Время:
- 1-1.5 часа
Достоинства:
- в основном связаны с тем, что крутящий механизм взят от винчестера: очень легкий ход, абсолютная бесшумность, никаких завалов и перекосов
- диаметр колеса зависит только от вас
- миску очень легко заменить (по мере, например, роста зверя)
Конструкцию придумал и выполнил:
- муж Антон
ИНСТРУКЦИЯ
Шаг 1
Разобрать винчестер (снять плату, головки, всякие штыри-винты). Должно остаться алюминиевое основание и крутящийся механизм с дисками на нем:
При разборе понадобятся отвертки типа «крестик», «плоская», TORX №6,7,8.
Шаг 2
Снять верхнюю часть крутящего механизма и диски (те же отвертки):
Должно остаться алюминиевое основание с основой крутящегося механизма (с этой стороны будет крепиться миска):
и верхняя часть крутящегося механизма (важно сохранить порядок, в котором ее детали были в собранном состоянии, потом ее нужно будет собрать обратно):
диски (больше не понадобятся):
Шаг 3
Если колесо готовится для клетки.
Рассверлить в каркасе отверстия для крепления (уже существующие), сделав диаметр 3мм:
Должны получиться 4 рассверленных отверстия для крепления (d=3 мм) (вид с обратной стороны - с той, которая будет крепиться к решетке клетки):
Потом нужно будет нарезать резьбу в этих отверстиях.
Если колесо готовится для аквариума, нужно думать о другом способе крепления - клей, сверлить соответствующие отверстия в стенке аквариума или придумывать что-то еще.
Шаг 4
Отпилить борта каркаса (которые иначе не дадут миске крутиться) и все лишнее…
Для этого понадобится лобзик по металлу (или ножовка, но ей будет в 2-3 раза дольше).
Шаг 5
Замерить по крутящемуся механизму на каркасе диаметр будущего отверстия; полученное расстояние уменьшить в 2 раза, зафиксировать (радиус):
Можно сделать это просто линейкой, но удобнее штангенциркулем, т.к. им же потом можно прорезать отверстие в дне миски:
Отверстие должно быть четко по центру и ровным - иначе скажется на ровности хода колеса. Отверстие не должно быть шире, чем замер, т.к. сверху миска будет прижиматься деталью на 0.5-1 см шире отверстия (перебор на 0.5 м - и придется брать другую миску):
Шаг 6
Наложить миску на каркас:
Проверить, хорошо ли садится миска.
Шаг 7
Нарезать резьбу (4 мм!) в четырех отверстиях для крепления:
Использовался метчик (предварительно смазанный машинным маслом) и вороток.
Шаг 8
Обработать напильником или наждачкой все острые края:
Шаг 9
Собрать конструкцию: наложить миску на каркас, затем последовательно собрать обратно детали крутящегося механизма и закрутить винты:
Колесо почти готово!
Шаг 10

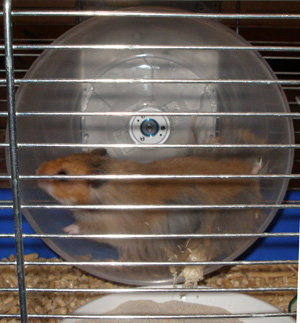

Закрепить колесо на стенке клетки винтами (4мм) за уголки (каждый уголок - за 2 отверстия; вместо уголков подойдут любые пластинки с отверстиями в нужных местах - напротив отверстий для крепления в каркасе, и другие конструкции, чтобы притянуть винтами колесо к стенке клетки):
Шаг 11
Запустить зверя!
